产品名称 ： 气动全不锈钢软密封法兰蝶阀D641X

详细说明

ZSHW气动调节蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成
。适用于温度≤120℃如轻纺、造纸

、食品、医药、化工、石油、电力、等给排水
、气体管道上作调节流量和截流介质的作用。

一、ZSHW气动调节蝶阀特点

1、设计新颖
、合理
、结构独特，重量轻
，启闭迅速。
2、操力矩小，操作方便
，省力灵巧。
3
、可以任何位置安装，维修方便
。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏
。
5、密封材料耐老化、耐腐蚀

，使用寿命长等特点。

二
、ZSHW气动调节蝶阀执行机构

气动法兰蝶阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位）
，齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大
，有双作用式和单作用式
。

1、齿轮式双活塞，输出力矩大，体积小
。
2
、气缸选用铝金材料

，重量轻、外形美观
。
3
、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量
。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作
。
6、IS05211标准连接为产品的安装更换提供了方便
。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围
。确保与阀门的同步精度
。

三、ZSHW气动调节蝶阀采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、ZSHW气动调节蝶阀附件

根据不同控制和要求可选择下列附件
：
切断型附件：单电控电磁阀
、双电控电磁阀
、限位开关回讯器
。
调节型附件
：电气定位器、气动定位器
、电气转换器
。
气源处理附件：空气过滤减压阀
、气源处理三联件。
手动机构

：HVSD手操机构

五

、ZSHW气动调节蝶阀零件材质

零件名称	材料
阀体	球墨铸钢 、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

六、ZSHW气动调节蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七

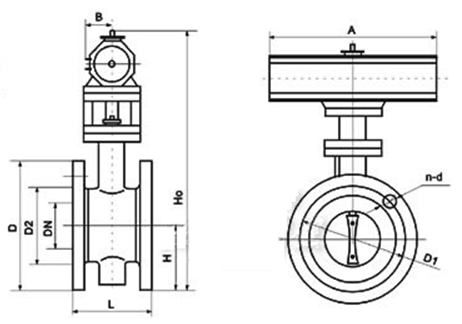

、ZSHW气动调节蝶阀外形尺寸

公称通径		长度	外形尺寸 （参考值）				连接尺寸（标准值）												重量 kg
							0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	14
65	21/2	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	16
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	17
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	21
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	27
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	29
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	50
250	10	250	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	270	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	290	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	310	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	138
450	18	330	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	175
500	20	350	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	210
600	24	390	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	275
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	530
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	590
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1400
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1650
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2140

九

、ZSHW气动调节蝶阀订货须知

①气动法兰蝶阀产品名称与型号

②气动法兰蝶阀口径
、压力

③气动法兰蝶阀阀体材质

④气动法兰蝶阀输送介质及温度

⑤气动法兰蝶阀所配附件
